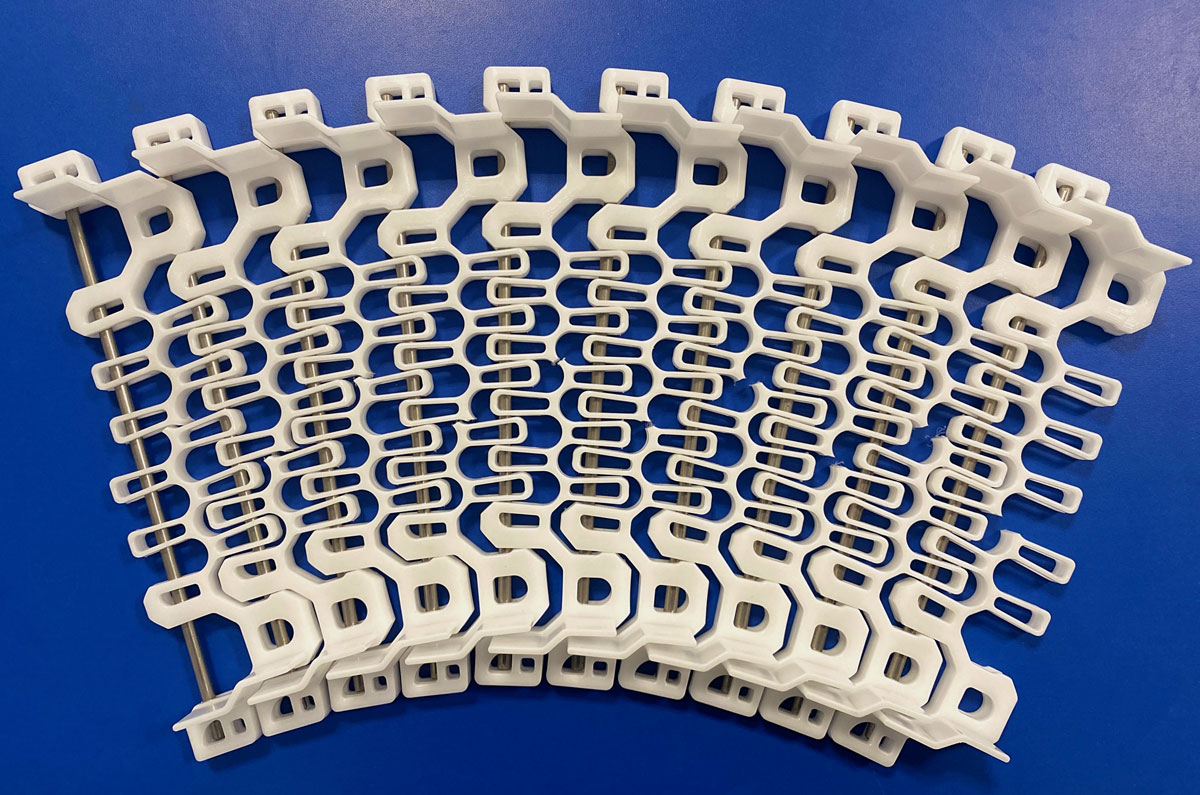

IMG_6593-1.jpgЛента гибридная, материал модулей – полиацетал (POM), материал стержней диаметром 6 мм - нержавеющая сталь 304.

Химическая стойкость – см. характеристики POM и нержавеющей стали 304.

Шаг прутков ленты – 50,8 мм.

Толщина ленты 14,2 мм.

Ширина ленты:

Поворотное применение 254…1219 мм с шагом 25,4 мм;
Прямое применение 254…1524 мм с шагом 25,4 мм.
Рабочая ширина ленты:
Равна габаритной ширине при отсутствии бортиков;
На 31,8 мм меньше с каждого края где бортики.

Радиус фактор ленты от 1,5.

Просвет ленты:
66% открытой поверхности в растянутом состоянии, что обеспечивает отличный воздухообмен и простоту мойки;
В среднем 60% открытой поверхности в поворотном состоянии;
В сложенном состоянии около 46%.

Рабочая температура ленты от -43°С до +82°С, что обуславливает ее широкое применение в процессах заморозки, расстойки, охлаждения.

Температура воды при мойке не более +66°С.

Возможность использования боковых лопаток для наиболее безопасного перемещения продукта и фрикционных накладок для транспортировки продукта под наклоном.

Масса ленты:



Ширина, мм

Удельная масса, кг/м

254 2,2
305 2,7
356 3,1
406 3,4
457 3,9
508 4,3
559 4,8
610 5,1
660 5,4
711 5,8
762 6,3
813 6,5
864 7
914 7,5
965 7,7
1016 8,2
1067 8,6
1118 8,9
1168 9,2
1219 9,7
1270 10,1
1321 10,4
1372 10,9
1422 11,3
1473 11,6
1524 12,1

Прочность ленты:

Максимальное кратковременное усилие прямой конвейер 640 кг
поворотный или спиральный конвейер 330 кг
Максимально допустимая нагрузка для инженерного расчета прямой конвейер 270 кг
поворотный или спиральный конвейер 135 кг

Зависимость прочности от температуры:
100% прочности при -43°С…+43°С
90% прочности при +43°С…+77°С

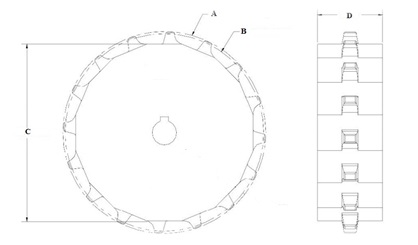

80% прочности при +77°С…+82°СПриводные звездочки:

Кол. зубьев звездочки А внешний диаметр, мм В
делительный диаметр, мм
С
диаметр ступицы, мм
D
толщина ступицы звездочки, мм

Материал звездочки

10

167.8 164.3 142 76.2

СВМПЭ

13

214.7 212.3 191.8 76.2

СВМПЭ

4

Коэффициенты трения при движении ленты по направляющим:

  • По нержавеющей стали – 0,2 (по влажному); 0,25 (по сухому);
  • По СВМПЭ – 0,13 (по влажному); 0,15 (по сухому).



При поворотном применении должна быть обеспечена длина прямых участков равных не менее:

  • одной ширины ленты у любого поворота на окончании конвейера
  • двух ширин ленты между соседними поворотами
